Haii, kembali lagi ke gw Ferri Rizaldi:)
Pada kesempatan kali ini gw akan memberikan suatu postingan yang mungkin saja berguna untuk kalian semua :)
Yaitu "Hot Standby Router Protocol (HSRP)".
Apa itu HSRP ???
HSRP adalah sebuah protocol redudancy standar Cisco yang menetapkan sebuah router yang secara otomatis mengambil alih jika router yang lain down. Di HSRP ini mendefiniskan 2 status, yaitu router aktif (Active Router) dan router standby (Standby Router).
Aktif Router ini berperan sebagai pemforward (penerus) data yang dikirimkan ke Virtual Router.
Router Standby ini digunakan sebagai pengganti dari router aktif jika router aktif gagal routing ataupun down. Atau sederhananya ialah backup an dari Router Active.
Berikut Topologi nya.
Pada kali ini kita akan membuat router 1 dan router 2 bekerja sama untuk membuat sebuah Router Virtual dengan HSRP.
Router Virtual ini merupakan kumpulan router-router yang menggunakan protocol HSRP, dan kumpulan tersebut seolah-olah menjadi sebuah Router Virtual. Dan router-router dalam kumpulan tersebut akan bekerja sama agar kumpulan (Router Virtual) itu tidak down.
1. Menambahkan IP Address
Konfigurasi pertama kali adalah menambahkan IP Address ke setiap device dan interfaces. Dan jangan lupa juga tambahkan IP Loopback di Router 3 nya.
2. Konfigurasi Routing Protocol
Pada routing protocol ini, gw menggunakan EIGRP.
Lakukan konfigurasi EIGRP ke setiap router.
a. Router 1
Passive interface ini adalah perintah yang dapat kita gunakan untuk mengkontrol perkembangan update tabel routing. Cara kerjanya adalah dengan menjadikan suatu interface menjadi silent host atau kata lainnya membiarkan interface tersebut tetap menerima broadcast dari interface yang aktif, sementara interface yang passive tidak memberikan broadcast ke neighbor (tetangganya).
b. Router 2
c. Router 3
3. Konfigurasi HSRP Group dan Membuat Virtual IP
Masuk ke interface yang menuju pasangan HSRP nya. Pada topologi ini, router 1 interfacenya yang menuju router 2 adalah interface fa0/0.
Ket :
standby 1 => membuat HSRP grup nomor 1
ip 12.12.12.100 => virtual IP
a. Router 1
b. Router 2
Setelah di konfig HSRP nya, coba cek status HSRP nya di router 1 dan 2.
a. Router 1
b. Router 2
Pada HSRP ini, router mana yang di konfigurasi HSRP duluan maka router tersebutlah yang akan menjadi aktif pertama kali. Sedangkan router yang di konfigurasi HSRP terakhir maka router tersebut akan menjadi standby.
Setelah itu coba tes ping dan trace ke IP loopback Router 3 di PC.
Pada gambar dibawah terlihat trace yang dilalui melewati router 1.
Coba matikan interface Router 1 nya. Maka akan terlihat status yang tadinya aktif menjadi init.
Lalu lihat pada Router 2, yang tadinya standby menjadi aktif.

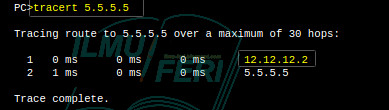

Lalu trace IP loopback Router 3 lagi dari PC. Maka akan terlihat melewati jalur Router 2.
Coba kalian hidupkan lagi Interface Router 1. Maka akan otomatis status nya menjadi standby.
4. Memberikan Hak Istimewa untuk Mendahului (preempt) para Router Pasangannya.
Bagaimana caranya jika Router 1 tadi dimatikan lalu dihidupkan lagi status nya tidak menjadi standby, melainkan langsung menjadi aktif ???
Yaitu dengan cara memberikan hak istimewa untuk mendahului para router pasangannya.
Coba kalian ikuti command seperti gambar dibawah. Setelah itu matikan lalu hidupkan lagi Router 1 nya. Maka akan berubah status nya secara bertahap seperti gambar dibawah.
5. Menambahkan Priority untuk mendahului Hak Istimewa.
Bagaimana si Router 2 mengalahkan si Router 1 yang diberikan Hak Istimewa untuk mendahului ???
Caranya ialah dengan menambahkan priority nya.
Coba kalian ikuti command seperti gambar dibawah. Setelah itu matikan lalu hidupkan lagi Router 2 nya. Maka akan berubah status nya seperti gambar dibawah.
Untuk nilai priority nya bebas dalam range 0 sampai 255. Nilai priority Default nya adalah 100.
Barangkali itu saja yang saya bisa beritahukan. Jika pada konfigurasi diatas ada yang salah, tolong koreksi dan tuliskan kesalahannya dimana pada kolom komentar :D
Dan jika ada yang ingin bertanya, kalian juga bisa menanyakannya pada kolom komentar, insya allah gw bisa jawab :v
Sekian dari gw
Terima Kasihh...
